Bateria czasowa natryskowa, natynkowa H 740/FDK

DANE TECHNICZNE:

• ilość uchwytów - 1
• ruchoma wylewka - nie
• korek w zestawie - nie

PRZEZNACZENIE: DO ZAMONTOWANIA W OBIEKTACH UŻYTECZNOŚCI PUBLICZNEJ O ZWIĘKSZONEJ INTENSYWNOŚCI EKSPLOATACJI ARMATURY

Bateria umywalkowa art. H 740/FD NAVI jest urządzeniem samozamykającym się o czasie wypływu regulowanym od 10 do ok. 30 sekund. Bateria może współpracować z dowolnym zestawem natryskowym o przyłączu ½”.

• Bateria natryskowa, natynkowa.
• Podłączenie: woda zimna i gorąca.
• Uruchamianie wypływu wody górnym przyciskiem.
• Regulacja temperatury wody dolnym pokrętłem.
• Regulacja czasu wypływu wody: od 0 do 50 sek.
• Wodooszczędna: przepływ ok. 9 l/min.
• Rozeta: stal nierdzewna, 22,5 x 22,5 cm.
• Puszka montażowa: stal nierdzewna 20,5 x 20,5 x 7,5 cm.
• Mechanizm zabezpieczający przed osadzaniem się kamienia.

W skład kompletu wchodzą :

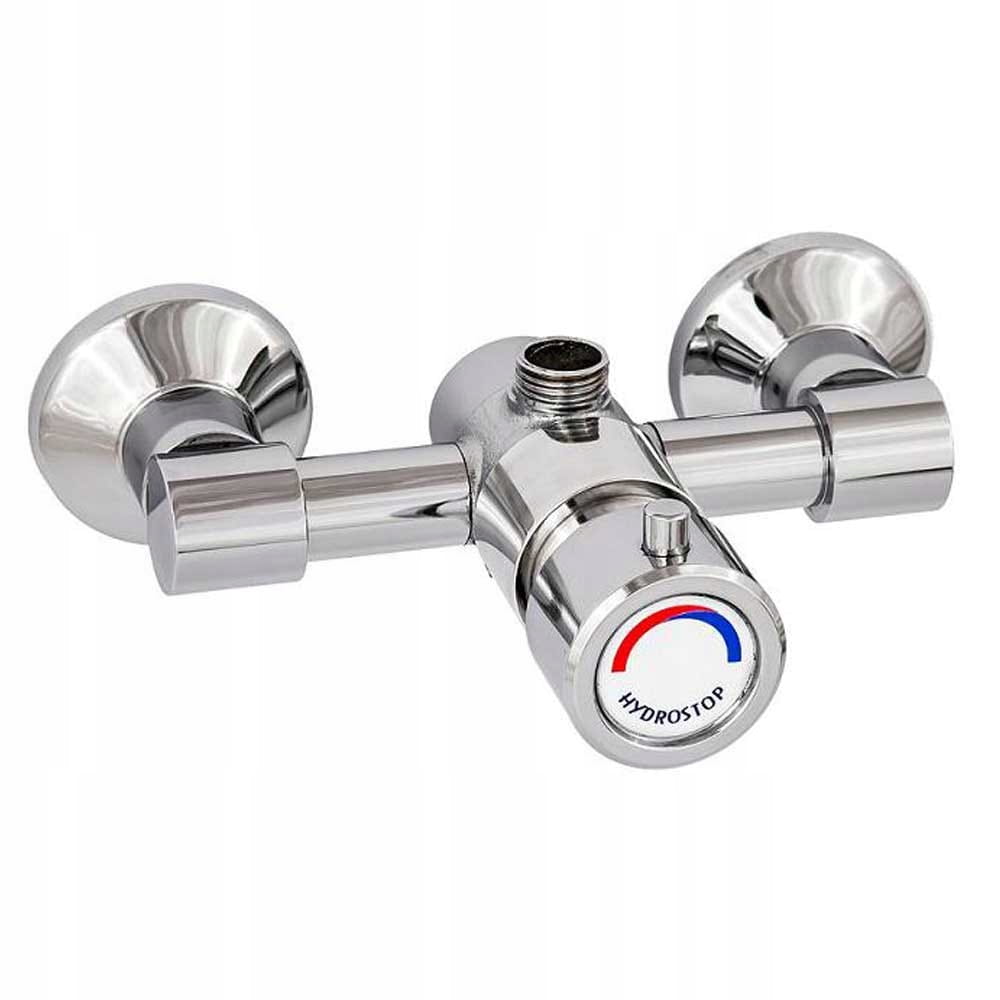

1. Korpus baterii z głowicą samozamykającą, i zaworami zwrotnymi zamontowanymi w króćcach dopływowych.
2. Dwa łączniki mimośrodowe z rozetami.
3. Klucze imbusowe : 1,5 mm i 2,0 mm.
4. Instrukcja montażu

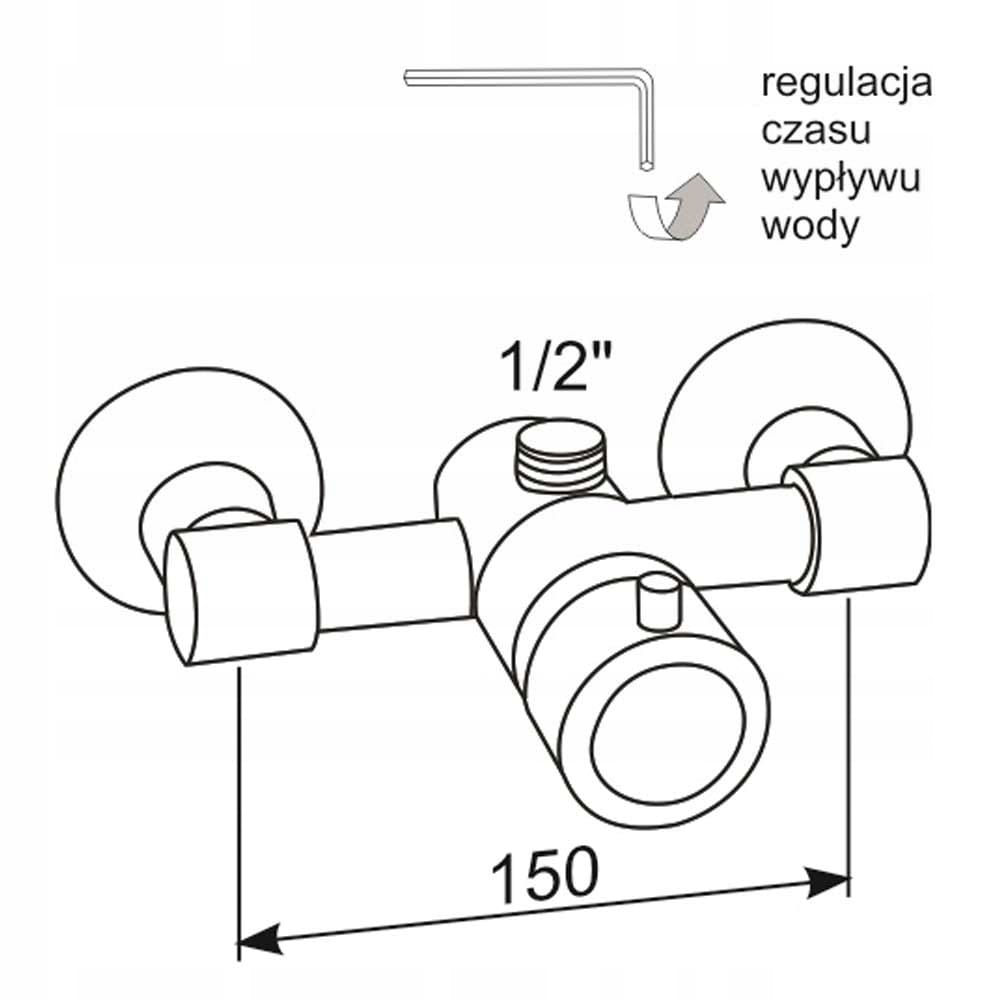

REGULACJA CZASU PRZEPŁYWU.

W celu zmiany / ustawienia czasu wypływu wody należy:

1. Kluczem imbusowym 2,0 mm włożonym w otwór w dolnej części pokrętła poluzować ( częściowo wykręcić ) wkręt mocujący to pokrętło do głowicy baterii.
2. Zdjąć pokrętło.
3. Kluczem imbusowym 1,5 mm wyregulować czas wypływu wody.- uruchamiając kilkakrotnie wypływ wody z baterii czasowej i wkręcając lub wykręcając trzpień regulacyjny przez otwór w czołowej części przycisku baterii, ustawić żądany czas wypływu wody.
4. Zamontować ponownie pokrętło zwracając uwagę aby wkręt mocujący trafił w otwór w bocznej części trzpienia przycisku.

URUCHAMIANIE BATERII :

W celu uruchomienia baterii należy nacisnąć przycisk zaworu czasowego do oporu i zwolnić. Bateria zamknie się samoczynnie po upływie ustalonego czasu. Ponowne naciśnięcie przycisku spowoduje powtórzenie się powyższego cyklu.

Regulacja temperatury wypływającej wody odbywa się po uruchomieniu baterii poprzez obracanie pokrętła-przycisku głowicy czasowej baterii. Położenia skrajne pokrętła powodują wypływ wody zimnej lub gorącej. Położenia pośrednie umożliwiają dostosowanie temperatury wody do potrzeb użytkownika.

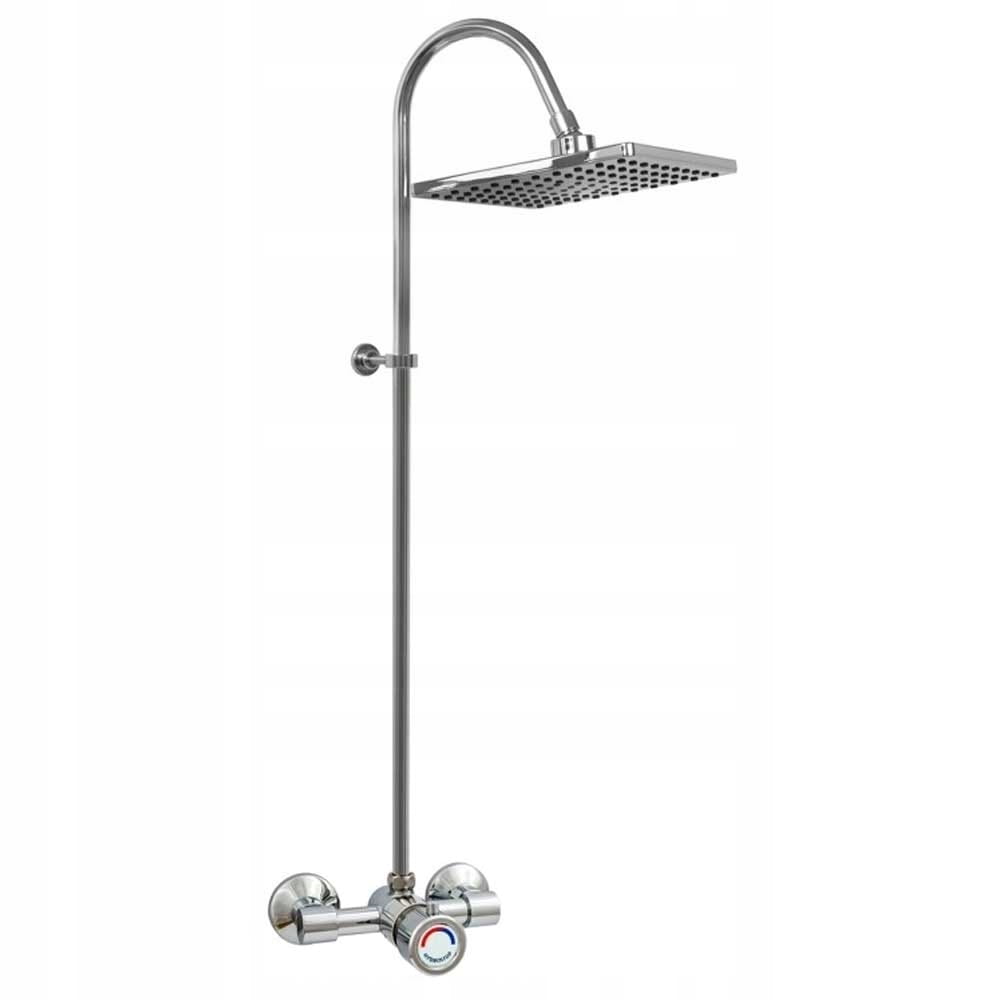

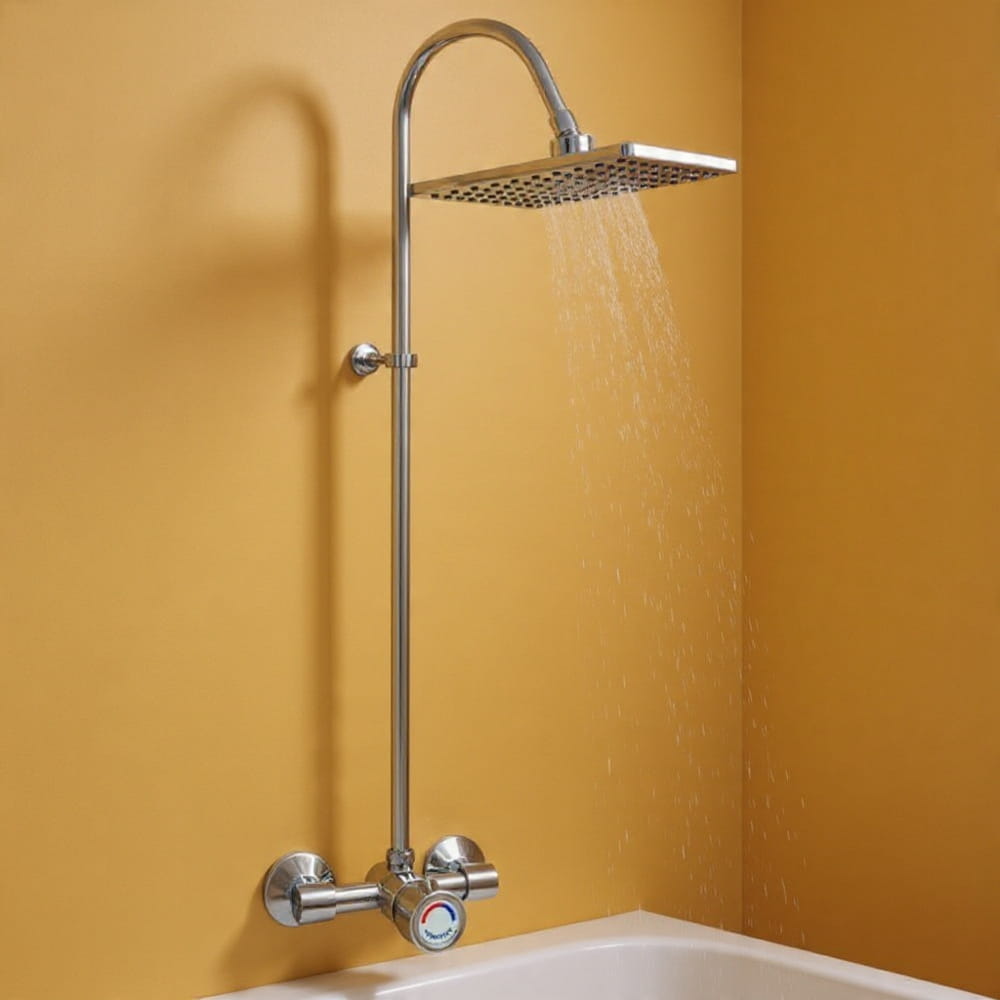

• Chromowana teleskopowa rura zakończona deszczownicą na przegubie.

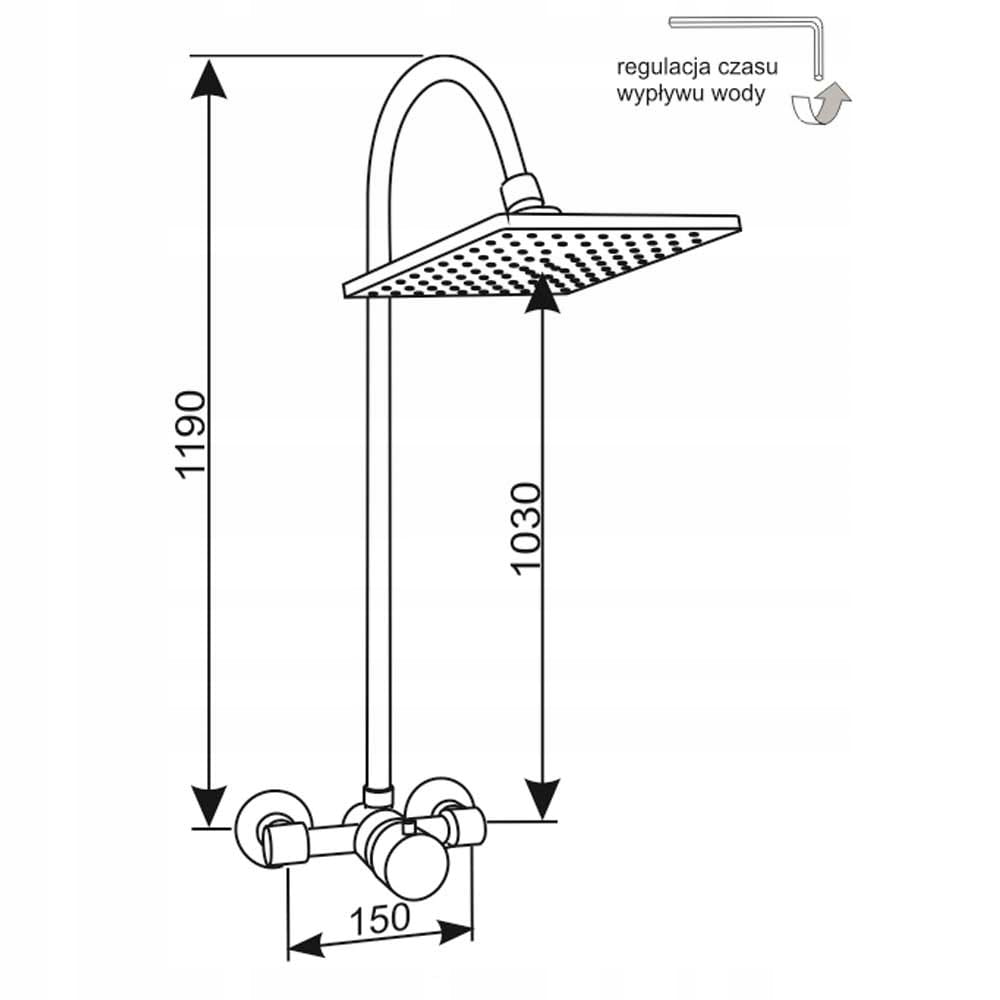

• Regulacja wysokości deszczownicy: od 78 do 124 cm.
• Podłączenie: woda zimna i gorąca.
• Uruchamianie wypływu wody oraz jej mieszanie w głowicy baterii.
• Regulacja czasu wypływu wody: od 0 do 30 sek.
• Wodooszczędna:  przepływ ok. 8 l/min.
• Mechanizm zabezpieczający przed osadzaniem się kamienia w zaworze czasowym.

W zestawie:

• głowica natryskowa z sitkiem na przegubie,
• rura natryskowa,
• wspornik rury natryskowej,

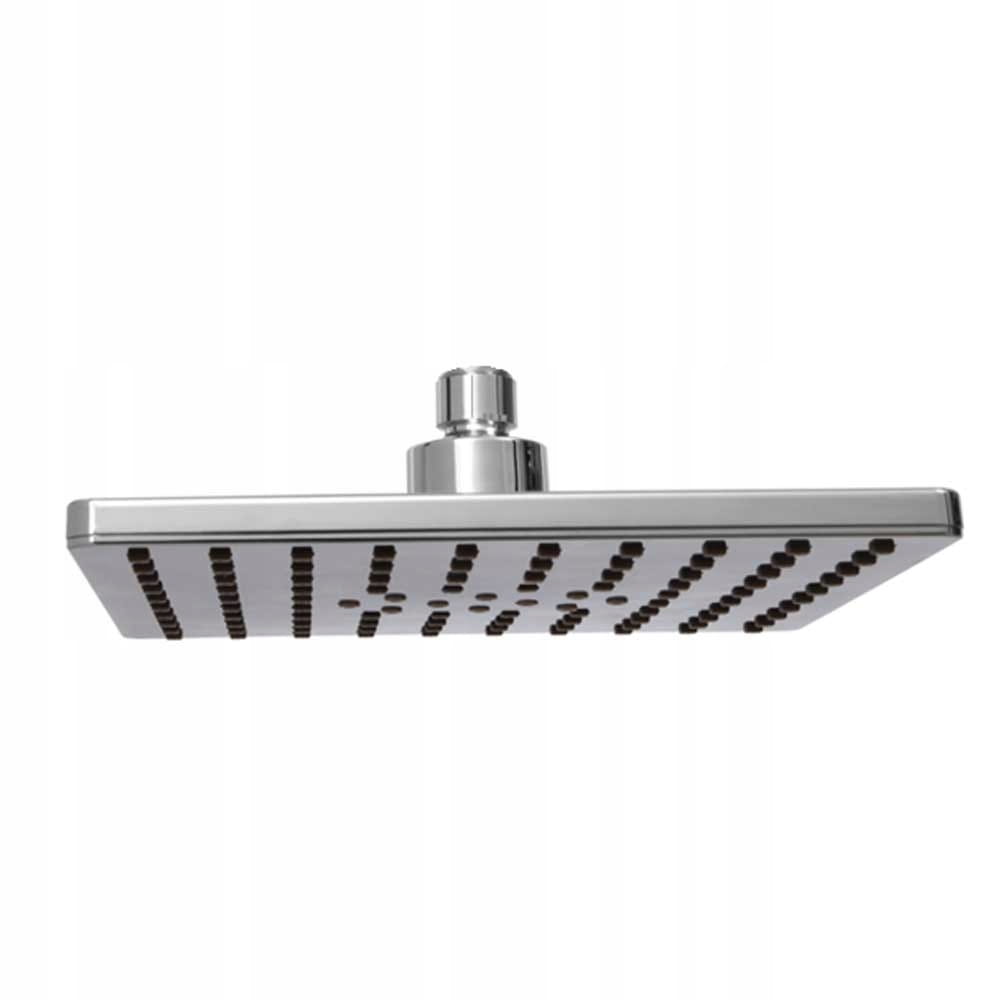

• deszczownica kwadratowa 21 cm
• filtry siatkowe
• zawory zwrotne.

Przyłącza: mimośrody, standardowy rozstaw króćców przyłączeniowych - 15 cm.
